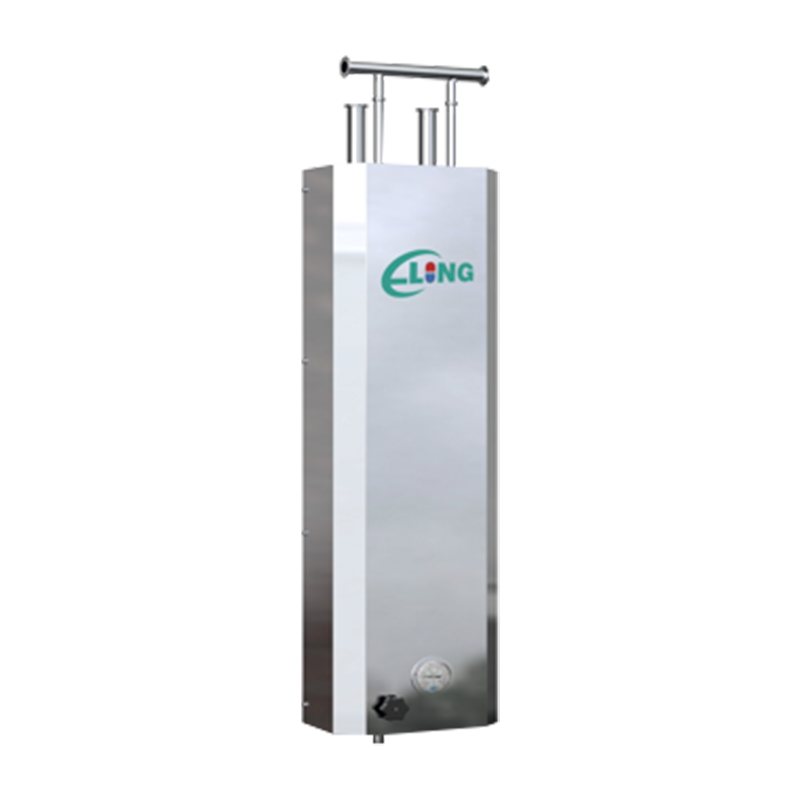

Princípio:
O trocador de calor tubo a tubo é um dispositivo de troca de calor eficiente e robusto, amplamente utilizado em processos farmacêuticos para trocar calor entre dois fluidos, mantendo estritamente a separação dos fluidos. Consiste em três tubos aninhados coaxialmente dentro dos tubos, formando dois canais de fluxo independentes - o fluido quente passa pelo tubo intermediário e o fluido frio passa pelos tubos interno e externo.
Condições típicas de aplicação do PHC:
Os produtos da série PHC são adequados principalmente para resfriamento de pontos de água em sistemas de água pura e água de injeção, com sistemas integrados de controle de vazão e temperatura. Design modular para fácil instalação.
No modo de espera, o circuito de água de resfriamento está desligado e o trocador de calor pode ser considerado um subcircuito no sistema. Água pura/água de injeção fluirá através do trocador de calor e retornará ao circuito principal, mantendo o trocador de calor e o circuito principal em estado de desinfecção contínua.
No modo de resfriamento, a válvula de controle da água de resfriamento abre automaticamente e a água de resfriamento participa do trabalho de resfriamento. A vazão de entrada de água do ponto de água pode ser ajustada através do volante, e o excesso de água pura/água de injeção retornará ao circuito principal.
As principais características dos trocadores de calor tubo a tubo
1. Projeto de três canais: Os fluidos frios e quentes fluem separadamente em dois canais, minimizando o risco de contaminação cruzada, que é um requisito fundamental para a produção farmacêutica.
2. Design compacto e modular: O trocador de calor possui estrutura compacta e válvulas de controle embutidas, não necessitando de componentes elétricos ou de controle.
3. O fluxo contínuo de água quente pode mantê-la sempre desinfetada,
4. Transferência de calor eficiente: O design coaxial suporta configuração a montante ou a jusante, com taxas de fluxo variando de 300L a 2500L e faixas de temperatura de 85 ℃ a 25/40 ℃
Aplicação em produtos farmacêuticos
Limpeza de ferramentas de produção
Preparação líquida de baixa temperatura
Equipamento experimental Escopo de limpeza manual de válvulas, conexões, medidores, etc.
Vantagens dos trocadores de calor tubo a tubo
Design sanitário: Compatível com GMP (Boas Práticas de Fabricação), superfície lisa, fácil de limpar (suporta limpeza CIP/SIP).
Alta eficiência térmica: maximiza a utilização de energia e reduz custos operacionais.
Baixo custo de manutenção: estrutura simples, reduzindo o tempo de inatividade.
Customizável: pode ser projetado de acordo com diferentes vazões e faixas de temperatura.
Módulo de controle de válvula integrado, início com um clique, fácil de atingir a meta de resfriamento.
Todas as superfícies de contato do produto foram submetidas a tratamento de passivação, com valor Ra inferior a 0,4um, e podem ser polidas eletrolíticas
Estrutura em aço inoxidável 316L
Forneça documentos completos de qualidade
Em conformidade com os padrões ASME BPE
Tecnologia de patente:
Interruptor de controle de um clique, simples e eficiente
Drene automaticamente a água parcialmente resfriada (75 ℃ -85 ℃) ao retirar água
Drene automaticamente a água resfriada (25 ℃ -40 ℃) quando desligada
Garantir efetivamente a segurança dos operadores e dos sistemas de água
Parâmetros técnicos:
• Interface água pura/água para injeção: 3/4 ~1" TC
• Interface de água de resfriamento: 1,5", 2", 3" TC
• Tráfego máximo de processamento: 25.000L/h
• Pressão de projeto: 10 Bar
• Temperatura de projeto: 150°C
•Material:
